Bagaimana cara kerja sistem pasca-tarik tanpa ikatan?

Sebuahsistem pasca-tarik tidak terikatadalah teknik prategang di mana tendon baja yang dikencang tidak melekat secara permanen pada beton di sekitarnya (tidak seperti ikatan pascatarik, di mana tendon dipasang ke dalam saluran untuk diikat dengan beton). Sebaliknya, tendon diisolasi dari beton dengan lapisan dan selubung yang tahan lama, sehingga tendon dapat bergerak sedikit relatif terhadap beton selama umur struktur. Sistem ini banyak digunakan pada pelat, balok, kolom, dan jembatan karena fleksibilitasnya, kemudahan pemasangannya, dan kemampuannya mengakomodasi pergerakan struktural kecil.

Komponen Inti dari sebuahSistem Pasca Ketegangan Tidak Berikat

Tendon: Untaian/kabel baja berkekuatan tinggi (elemen penahan beban, dibuat memanjang).

Selubung/Pelapis: Selubung plastik atau logam halus dan kedap air yang membungkus tendon, ditambah pelumas minyak/lilin di dalam sarungnya. Hal ini mencegah korosi, mengurangi gesekan, dan memastikan tendon tidak terikat pada beton.

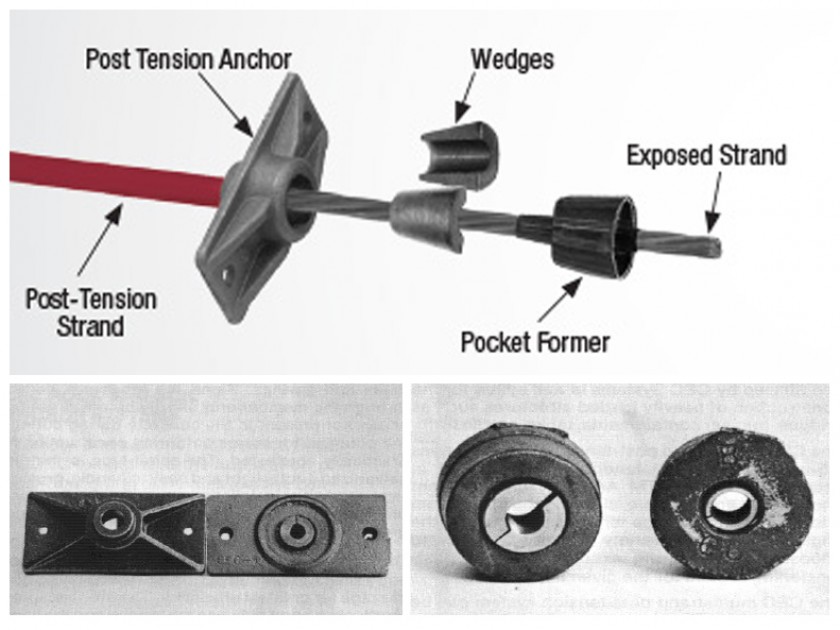

Pengikat: Alat mekanis (di kedua ujung tendon) yang mencengkeram tendon dan mentransfer gaya tarik tendon ke dalam struktur beton (misalnya, pengangkuran tipe baji untuk untaian).

Stressing Jack: Peralatan hidrolik yang digunakan untuk mengencangkan tendon hingga gaya desain selama konstruksi.

Saluran (opsional): Saluran plastik/saluran kecil dimasukkan ke dalam beton untuk memandu tendon (untuk tata letak tendon yang sudah dipasang sebelumnya).

Keuntungan dariPasca Ketegangan Tidak Terikat

Konstruksi Lebih Cepat: Tidak ada grouting di lokasi (penghematan waktu terbesar) dan tendon prefabrikasi mengurangi tenaga kerja.

Desain Fleksibel: Tendon dapat dilengkungkan/diletakkan agar sesuai dengan geometri struktur yang kompleks (misalnya pelat datar untuk gedung bertingkat).

Peningkatan Kontrol Retak: Prakompresi meminimalkan retak tarik pada beban servis; retakan kecil (jika terjadi) tidak membahayakan tendon.

Mengakomodasi Pergerakan: Tendon slip memungkinkan terjadinya pergerakan struktural kecil (misalnya penyusutan, mulur, ekspansi termal) tanpa penumpukan tegangan.

Struktur Ringan: Memungkinkan bentang yang lebih panjang dengan pelat/balok yang lebih tipis (volume beton berkurang) dibandingkan dengan beton bertulang.

Aplikasi Umum

Lantai perumahan/komersial pelat datar/pelat datar (penggunaan paling luas).

Garasi parkir, dek jembatan, dan rangka balok-kolom.

Pelat di atas permukaan tanah (untuk lantai industri besar untuk mengendalikan keretakan susut).

Struktur tahan gempa (dikombinasikan dengan tulangan baja ringan).

Singkatnya, itusistem pasca-tarik tidak terikatbekerja dengan menerapkan gaya tarik terkendali pada tendon baja tak terikat yang terlindung dari korosi setelah perawatan beton, yang menginduksi prakompresi pada beton untuk melawan beban yang diterapkan—sementara tendon tetap terisolasi dari beton, memastikan fleksibilitas, daya tahan, dan perpindahan beban yang efisien melalui angkur.
