Apa itu Baut Batu Shell Ekspansi?

Baut Batu Shell Ekspansiadalah jenis alat penguat batuan mekanis yang banyak digunakan dalam teknik bawah tanah (seperti tambang, terowongan, dan gua bawah tanah) untuk menstabilkan massa batuan yang retak atau lepas.

Prinsip Kerja Inti

Mereka mengandalkan ekspansi mekanis untuk menghasilkan gaya gesekan dan penjepitan antara baut dan lubang bor batu. Komponen utamanya adalah cangkang ekspansi (selongsong belah berbentuk baji) yang dipasang di ujung baut. Ketika baut dikencangkan (biasanya dengan mur di ujung yang terbuka), cangkang ekspansi dikompresi oleh irisan, menyebabkannya mengembang ke luar dan menekan dengan kuat ke dinding bagian dalam lubang bor. Hal ini menciptakan gesekan radial yang kuat, sehingga baut tertambat kuat pada batu, dan kemudian baut dapat menahan beban tarik untuk mencegah keruntuhan atau perpindahan batu.

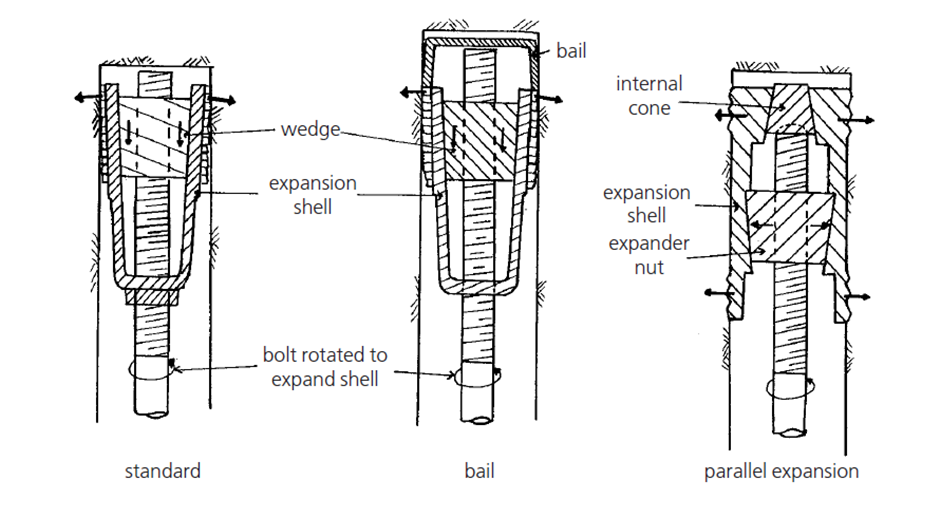

Struktur Dasar

Cangkang ekspansiperakitan: Bagian penahan inti, terdiri dari selongsong baja terpisah dan irisan yang serasi. Jumlah belahan pada selongsong dapat disesuaikan dengan kebutuhan teknik.

Badan baut: Batang baja (biasanya baja berulir) yang menghubungkancangkang ekspansidan komponen pengikat permukaan, dan mentransmisikan gaya tarik.

Komponen pengikat permukaan: Termasuk ring dan mur. Mengencangkan mur menggerakkan baji untuk menekan cangkang ekspansi, dan mesin cuci mendistribusikan tekanan secara merata pada permukaan batu.

Karakteristik Utama

Penahan cepat: Efek penahan dapat dicapai segera setelah mengencangkan mur, tanpa menunggu pengerasan nat (tidak seperti baut batu yang digrout), yang cocok untuk skenario dukungan mendesak.

Penahan mekanis: Tidak memerlukan bahan grouting, sehingga nyaman untuk konstruksi di lingkungan yang kaya air atau bersuhu rendah di mana nat tidak mudah mengeras.

Kedalaman penahan yang terbatas: Gaya penahan yang efektif terutama berasal dari kontak antaracangkang ekspansidan dinding lubang bor, sehingga umumnya digunakan sebagai penyangga sementara atau jangka pendek. Untuk kebutuhan jangka panjang dan stabilitas tinggi, baut batu grout lebih cocok.

Pemasangan dan pelepasan yang mudah: Proses pengoperasiannya sederhana, dan dapat dilepas dan digunakan kembali jika perlu (dengan alasan untuk memastikan keamanan struktural).

Skenario Aplikasi Khas

Dukungan sementara di jalan raya tambang dan muka stope.

Penguatan darurat pada bagian batuan yang retak selama penggalian terowongan.

Dukungan untuk rekayasa bawah tanah skala kecil dengan masa pakai yang singkat.
